Водоснабжение

Многослойные трубы Арете

Трубы с соэкструзионными слоями из PE-100RC с повышенной стойкостью к точечным нагрузкам и внешним повреждениям. Для прокладки без замены грунта, бестраншейных методов (ГНБ), реконструкции методом протяжки и санации трубопроводов.

Соэкструзионные слои
Стойкость к точечным нагрузкам
Без замены грунта
ГНБ, санация, дюкеры
8 (495) 248-04-88
Многослойные трубы Арете Арете II, III
Многослойные трубы Арете Эко Арете Эко

Характеристики

  • Материал PE-100RC + PE-100
  • Количество слоёв 2 или 3
  • Диаметры 20—1600 мм
  • SDR 7.4 — 41
  • Рабочее давление до PN 20
  • Сейсмостойкость до 9 баллов
  • Срок службы ≥ 50 лет

Технология соэкструзии

Слои труб соэкструдированы — гомогенно соединены друг с другом и представляют собой монолитную структуру. Это обеспечивает высокую прочность, герметичность и надёжность соединения на весь срок эксплуатации (50+ лет).

  • Наружный слой — PE-100RC (синий)

    Повышенная стойкость к точечным нагрузкам и царапинам, защита от механических повреждений при монтаже и протяжке

  • Средний слой — PE-100 (чёрный)

    Основной несущий слой, обеспечивает прочность и рабочее давление. Чёрный цвет — защита от УФ-излучения при хранении

  • Внутренний слой — PE-100RC (синий)

    Стойкость к точечным нагрузкам изнутри, гладкая поверхность для питьевой воды, упрощает визуальный контроль сварного шва

Типы многослойных труб

Выберите количество слоёв в зависимости от условий эксплуатации

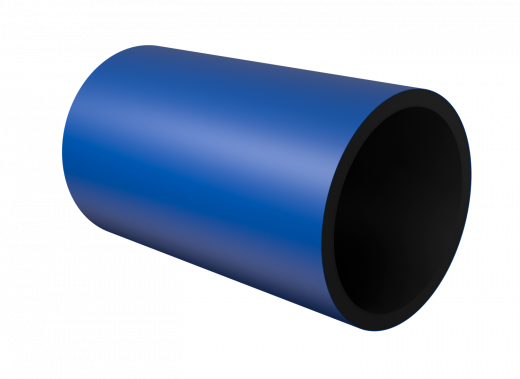

Арете II

Арете II

Двухслойная
Наружный: PE-100RC (синий)
Основной: PE-100 (чёрный)
Без замены грунта, ГНБ

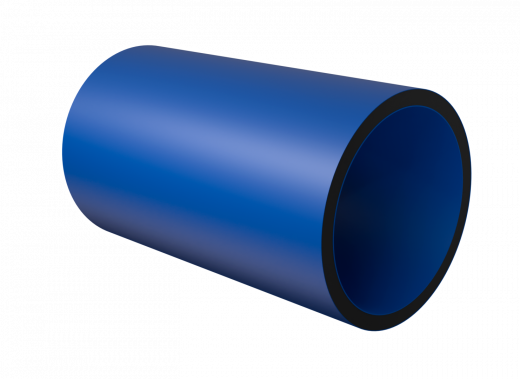

Арете III

Арете III

Трёхслойная
Наружный/внутренний: PE-100RC (синий)
Основной: PE-100 (чёрный)
ГНБ, дюкеры, сейсмозоны
Арете II Эко

Арете II Эко

Двухслойная Эко
Наружный: PE-100RC (синий)
Основной: PE-100 (натуральный)
Контроль качества

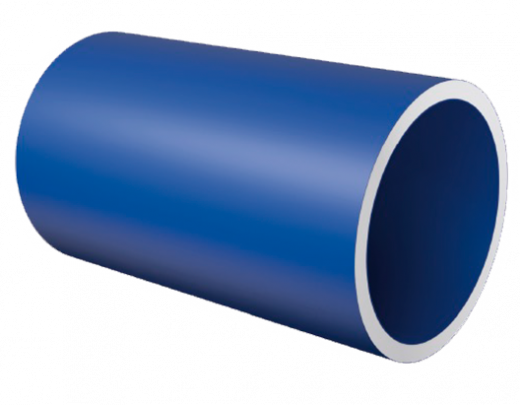

Арете III Эко

Арете III Эко

Трёхслойная Эко
Наружный/внутренний: PE-100RC (синий)
Основной: PE-100 (натуральный)
Контроль качества

Когда применять многослойные трубы

Условия, при которых рекомендуется использовать трубы Arete

01

Открытая прокладка без замены грунта

Обратная засыпка изъятым грунтом (песок, глина) без подсыпки. Экономия на материалах и земляных работах

02

Бестраншейные методы (ГНБ)

Горизонтально направленное бурение в песчаных и глинистых грунтах. Минимальное нарушение благоустройства

03

Реконструкция методом протяжки

Протяжка с предварительным обжатием труб или с разрушением старого трубопровода

04

Дюкеры и переходы

Прокладка под реками, дорогами и препятствиями в песчаных и глинистых грунтах

05

Сейсмоопасные зоны

Применение в районах с повышенной сейсмичностью благодаря гибкости и надёжности сварных соединений

06

Сложные грунтовые условия

Техногенные, скальные, просадочные грунты — для версии Арете RC 1075

Форматы поставки

Трубы изготавливаются в отрезках и бухтах

Отрезки

Прямые отрезки длиной от 3 до 19,5 метров

  • Длина 3 — 19,5 м
  • Диаметры 20 — 1600 мм

Бухты

Намотка на бухту для удобства транспортировки и монтажа

  • Длина 50 — 200 м
  • Диаметры 20 — 110 мм

Таблица размеров и масс труб ПНД

Диаметры, толщины стенок (ст) и масса погонного метра (вес) для ПЭ 100

Dn, мм SDR 41 SDR 33 SDR 26 SDR 21 SDR 17,6 SDR 17 SDR 13,6 SDR 11 SDR 9 SDR 9 Dn, мм
PN 4 PN 5 PN 6,3 PN 8 PN 9,5 PN 10 PN 12,5 PN 16 PN 16 PN 20
весст весст весст весст весст весст весст весст весст весст
10 —— —— —— —— —— —— —— —— 0,0512,0 —— 10
12 —— —— —— —— —— —— —— —— 0,0642,0 —— 12
16 —— —— —— —— —— —— —— 0,0902,0 0,1022,3 0,1152,7 16
20 —— —— —— —— —— —— 0,1162,0 0,1322,3 0,1623,0 0,1803,4 20
25 —— —— —— —— —— 0,1482,0 0,1692,3 0,1982,8 0,2403,5 0,2774,2 25
32 —— —— —— —— —— 0,1932,0 0,2292,4 0,2773,0 0,3253,6 0,3854,4 32
40 —— —— —— 0,2442,0 0,2812,3 0,2922,4 0,3533,0 0,4273,7 0,5074,5 0,6005,5 40
50 —— —— 0,3082,0 0,3692,4 0,4362,9 0,4493,0 0,5453,7 0,6634,6 0,7865,6 0,9356,9 50
63 —— 0,3922,0 0,4882,5 0,573,0 0,6823,6 0,7153,8 0,8694,7 1,055,8 1,257,1 1,478,6 63
75 0,4692,0 0,5432,3 0,6682,9 0,823,6 0,974,3 1,014,5 1,235,6 1,466,8 1,768,4 2,0910,3 75
90 0,632,2 0,7822,8 0,9693,5 1,184,3 1,45,1 1,455,4 1,766,7 2,128,2 2,5410,1 3,0012,3 90
110 0,932,7 1,163,4 1,424,2 1,775,3 2,076,3 2,166,6 2,618,1 3,1410,0 3,7812,3 4,4915,1 110
125 1,223,1 1,53,9 1,834,8 2,266,0 2,667,1 2,757,4 3,379,2 4,0811,4 4,8714,0 5,7817,1 125
140 1,533,5 1,874,3 2,315,4 2,836,7 3,358,0 3,468,3 4,2210,3 5,0812,7 6,1215,7 7,2719,2 140
160 1,984,0 2,414,9 3,036,2 3,717,7 4,359,1 4,519,5 5,5011,8 6,6714,6 7,9717,9 9,4621,9 160
180 2,474,4 3,055,5 3,786,9 4,668,6 5,4710,2 5,7110,7 6,9813,3 8,4316,4 10,418,2 12,0024,6 180
200 3,034,9 3,826,2 4,687,7 5,779,6 6,7811,4 7,0411,9 8,5614,7 10,418,2 12,522,4 14,827,4 200
225 3,845,5 4,766,9 5,888,6 7,2910,8 8,5512,8 8,9413,4 10,916,6 13,220,5 15,825,2 18,730,8 225
250 4,816,2 5,97,7 7,299,6 8,9211,9 10,614,2 11,014,8 13,418,4 16,222,7 19,427,9 23,134,2 250
280 5,966,8 7,388,6 9,0910,7 11,313,4 13,215,9 13,816,6 16,820,6 20,325,4 24,431,3 28,938,3 280
315 7,497,7 9,359,7 11,612,1 14,215,0 16,717,9 17,418,7 21,323,2 25,728,6 30,835,2 36,643,1 315
355 9,538,7 11,810,9 14,613,6 18,016,9 21,220,1 22,221,1 27,026,1 32,632,2 39,239,7 46,448,5 355
400 12,19,8 15,112,3 18,615,3 22,919,1 26,922,7 28,023,7 34,229,4 41,436,3 49,744,7 59,054,7 400
450 15,211,0 1913,8 23,517,2 29,021,5 3425,5 35,526,7 43,333,1 52,440,9 62,950,3 74,661,5 450
500 1912,3 23,415,3 2919,1 35,823,9 4228,3 43,929,7 53,536,8 64,745,4 77,555,8 92,168,3 500
560 23,613,7 29,417,2 36,321,4 44,827,2 52,631,7 5533,2 67,141,2 8150,8 97,362,5 11676,5 560
630 29,915,4 37,119,0 4624,1 56,530 66,635,7 69,637,4 84,846,3 10357,2 12370,3 14686,1 630
710 38,117,4 47,321,8 58,527,2 72,133,9 84,740,2 88,442,1 10852,2 13164,5 15779,3 18697,0 710
800 48,319,6 59,924,5 74,130,6 91,438,1 10845,3 11247,4 13758,8 16672,6 19989,3 236109,3 800
900 60,922,0 75,927,6 93,834,4 11642,9 13651,0 14253,3 17366,1 21081,7 252100,5 —— 900
1000 75,424,5 93,530,6 11638,2 14347,7 16856,6 17559,3 21473,5 25990,8 311111,6 —— 1000
1200 10829,4 13436,7 16745,9 20652,2 24268,0 25271,1 30888,2 373108,9 —— —— 1200
1400 14834,3 18342,9 22753,5 28066,7 —— 34383 419102,9 —— —— —— 1400
1600 19339,2 23949,0 29661,2 36576,2 —— 44894,8 547117,5 —— —— —— 1600

* Dn — номинальный наружный диаметр, мм; вес — вес, кг/пг.м.; ст — толщина стенки, мм

Многослойные трубы Арете с соэкструзионными слоями

Компания Аретестрой поставляет многослойные напорные полиэтиленовые трубы серии Арете для систем водоснабжения и водоотведения. Продукция изготавливается по технологии соэкструзии — слои гомогенно соединены и образуют монолитную структуру с герметичностью не менее 50 лет.

Ключевые преимущества многослойных труб

Рекомендации по выбору серии

Арете II — двухслойная труба с наружным слоем PE-100RC для защиты от механических повреждений при прокладке без замены грунта.

Арете III — трёхслойная труба с наружным и внутренним слоями PE-100RC для максимальной защиты, ГНБ, дюкеров, сейсмоопасных зон.

Арете II Эко / Арете III Эко — версии с основным слоем натурального цвета (защита от подделки, отсутствие вторичного сырья, визуальный контроль качества).
